OFA-H520-4X
灯具尺寸图
产品特色
36W、AC 220-240V、IP66 户外投光灯(封胶防水结构-不可拆盖版本)
明装式、插泥式、喉箍式安装配件可选
光色一致性良好，高光效输出，显色指数(Ra) ≥ 80
标配支架可上下摆动-30°~+60°、加高支架可上下摆动-30°～+90°
支架防松设计，特制阻尼悬停转轴设计，100次调节后仍可保持稳定悬停
高强度、高导热铝合金灯体，散热结构设计实现⽆热堆积，确保光源寿命
光形左右对称，三次配光设计加上自研内壁消光工艺，被照面投射区域亮度均匀柔顺，有效降低遮光区域反射率
内建防反接保护和防浪涌保护电路，有效防止施工现场和使用中出现的灯具损害
应用场所
公园景观亮化、户外⼤楼、桥梁、古建筑泛光投射照明、文旅照明、别墅庭院景观亮化等
产品资讯

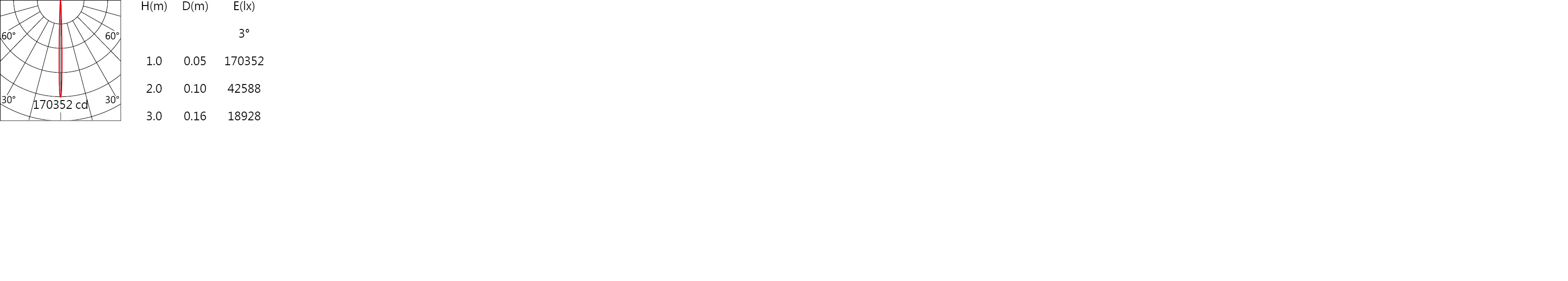

配光曲线图
安装示意图
配件组合图
配件
 |
|  |  | |
直筒遮光罩 AC-SAH520-D01 | 斜口遮光罩 AC-SAH520-D02 | 拉伸片+框 AC-C102E0140 AC-C102E0160 AC-C102E1060 AC-C102E1560 AC-C102E3060 | 蜂巢网 (25° 遮光角) AC-SAH521-H02 |
 |
|  |  |  |
60°摆动⽀架 AC-SAH521-R01 | 90°摆动⽀架 (标准搭配) AC-SAH521-R02 | 360°旋转底座 AC-SAH321-F01 | 插地脚 - 210 AC-SAH321-F02 | 喉箍底座 - 90 （喉箍需自行购买） AC-SAH321-F04 |
产品规格
| 光源 (Light Source) | 4045 LED 4 PCS | 产品材质 (Material) | Aluminum 铝 |
| LED 光通量 (LED Luminous flux） | 3000K 1580 Lm | 产品重量 (Net Weight) | / |
| 显色性 (Color rendering) | Ra ≥ 80 | ||
| 瓦数 (Watts) | 36W | ||
| 输入电参数 (AC Input) | AC 220-240V | ||
| 安定器／变压器／驱动器 (Ballast / Transformer / Driver) | / | ||
| 角度 (Angle) | 3° | ||
| 色温 (Color Temperature) | 3000K、4000K | ||
| 安规执行标准 (Standards of Safety) | ● EN 60598-1:2015 ● EN 60598-2-13 ● EN 60598-2-6:1994+A1:1997 | ||
| 线材／长度／连接器 (Connecting) | 1.0 mm2, 2G电缆线, 线长1M | ||
| 颜色／表面处理方式 (Color) | 户外黑、银灰色 | ||
| 安装方式 (Installation) | Surface-mounted 明装式 | ||
| 储存温度／湿度 (Storage Temperature Range) | 温度：-20℃ to +50℃ 、湿度：85% RH | ||
| 控制方式 (Control System) | ON/OFF、DMX、0-10V、DALI | ||
