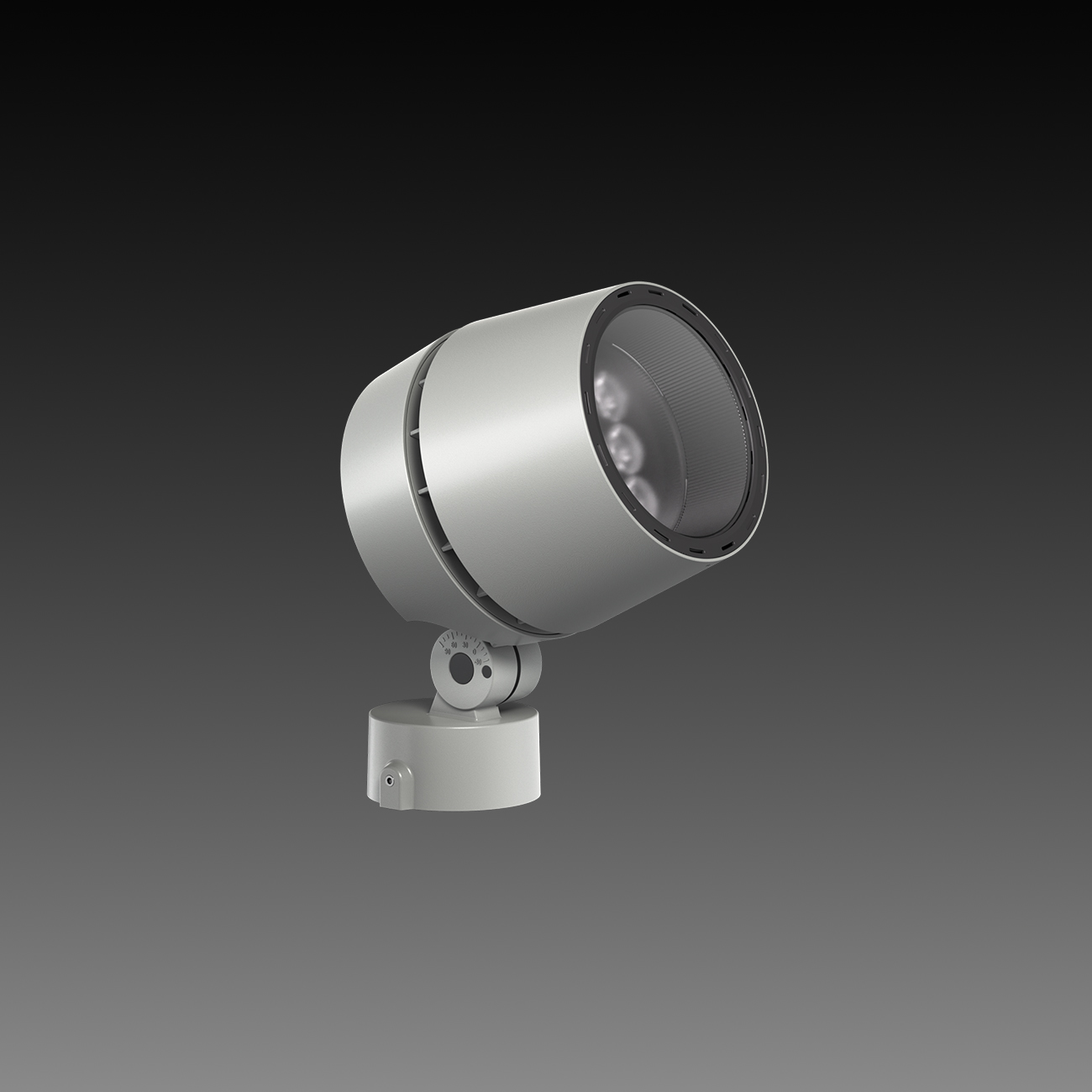

OFA-A510-9X
灯具尺寸图
产品特色
85W、AC 220-240V、IP66 户外中大尺寸投光灯
多种投射角度(3°～50°)及拉伸膜片可供选择，满足不同场所投光要求(最小角度3°投射距离可达80~120米)
深防眩标配30°遮光角、超窄角3°搭配长筒遮光罩最高可实现70°遮光角
光型左右对称，三次配光设计加上自研内壁消光工艺，被照面投射区域亮度均匀柔顺，有效降低遮光区域反射率
光色一致性良好，高光效输出，显色指数(Ra) ≥ 80
标配防⽔型藏线旋转⽀架盒，可⽔平旋转140°、上下摆动-30°~+90°；简易型抱杆旋转支架(100W以下产品适配)，可⽔平旋转340°，上下可旋转-30°~+90°
灯体采用铝合金材质，创新型散热架构 ，可实现360°无热堆积
内建防反接保护和防浪涌保护电路，有效防止施工现场和使用中出现的灯具损害
防雷：最高可达共模10kV/差模6kV
内置温度检测，PCB温度超标（≥ 115°C）可智能调节电流输出或关闭，可自动恢复
应用场所
建筑立面、市政景观 、文旅夜游
产品资讯

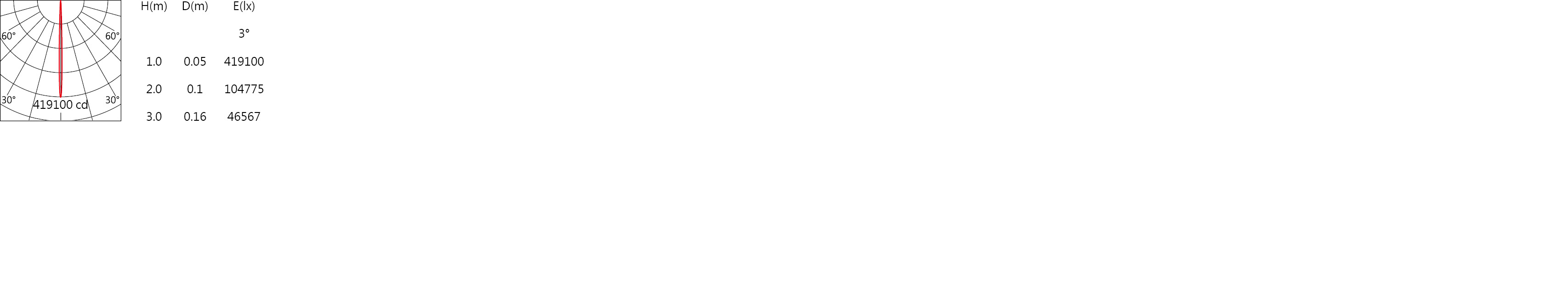

配光曲线图

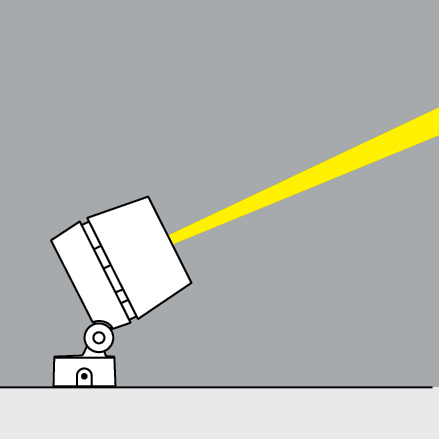

安装示意图
配件组合图
配件
 |
|
| |
明装式底座 AC-SAA510-01 | 单灯抱杆组件 (单侧安装) AC-SAD510-F01-01 |
双灯抱杆组件 (双侧安装) AC-SAD510-F01-02 |
 |
| ||
拉伸外框套件组 AC-A510-C177E0110 AC-A510-C177E0115 AC-A510-C177E0140 AC-A510-C177E0160 AC-A510-C177E1060 AC-A510-C177E1560 AC-A510-C177E3060 | 长筒遮光罩 (不含拉伸膜片) AC-A510-D02 |
产品规格
| 光源 (Light Source) | 4045 LED 9PCS | 产品材质 (Material) | Aluminum 铝 |
| LED 光通量 (LED Luminous flux） | 3000K 3720 Lm | 产品重量 (Net Weight) | 8.5KG |
| 显色性 (Color rendering) | RA ≥ 80 | ||
| 瓦数 (Watts) | 85W | ||
| 输入电参数 (AC Input) | AC 220-240V,50/60HZ | ||
| 安定器／变压器／驱动器 (Ballast / Transformer / Driver) | SS-100VH-56B | ||
| 角度 (Angle) | 3° | ||
| 色温 (Color Temperature) | 3000K、4000K | ||
| 安规执行标准 (Standards of Safety) | ● EN 60598-1:2015 ● EN 60598-2-13 ● EN 60598-2-6:1994+A1:1997 | ||
| 线材／长度／连接器 (Connecting) | 1.0mm²,3G电缆线,线长50~55CM | ||
| 颜色／表面处理方式 (Color) | 砂黑、银灰 | ||
| 安装方式 (Installation) | Surface-mounted 明装式 | ||
| 储存温度／湿度 (Storage Temperature Range) | 温度：-20℃ to +50℃ 、湿度：85% RH | ||
